Ersatz eines Profilprojektors

zur Kontrolle und Positionserfassung von Schleifscheiben in einer Rundschleifmaschine.

Projekt 2017
Bildergalerie
Projekt 2017

Projekt 2017

Projekt 2017

Projekt 2017

Projekt 2017

Projekt 2017

Gefordert war die Installation einer optischen Messeinheit in eine Schleifanlage, in der Hartmetall-Kaliber mittels Diamant-Schleifscheiben unter hohem Wasserdruck bearbeitet werden.

Mittels eines geeigneten Kamerasystems in Verbindung mit der eigens dafür entwickelten Positioniereinheit können nun alle relevanten Messungen direkt in der Maschine vorgenommen werden. Durch den Einsatz von Overlays im DXF-Format ist der Operateur in der Lage, u.a. die Qualität der Schleifscheiben-Kontur zu beurteilen.

Damit wurden Qualität und Effizienz des Prozesses deutlich gesteigert.

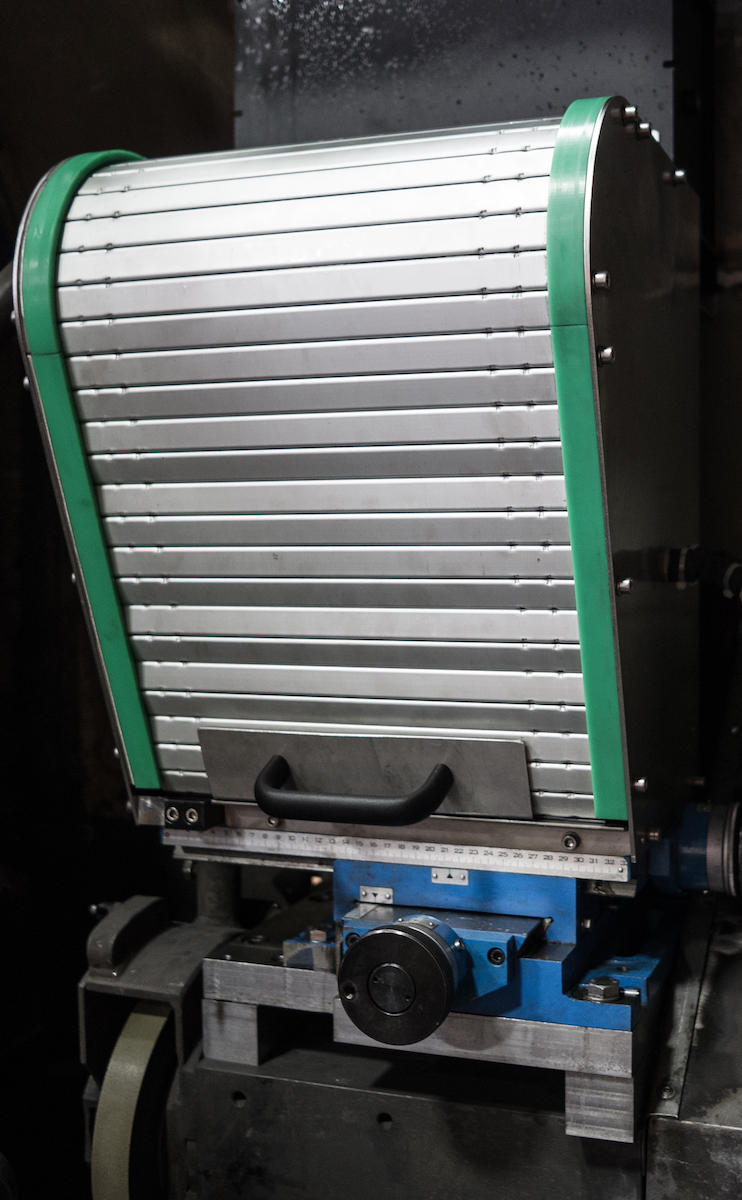

Eine Schutzvorrichtung sorgt dafür, dass die Kamera währen des Schleifens keinen Schaden nimmt.
